A.O.史密斯商用直流式燃氣熱水鍋爐在臨時性供熱項目中的應用
來源：pure365 日期：2016年09月13日 點擊數：
摘要：本文通過介紹A.O.史密斯商用直流式燃氣熱水鍋爐在臨時性供熱項目中的應用案例，來分析其相對于傳統鍋爐的應用優勢，并闡述其對提高鍋爐行業的技術水平及市場競爭水平的重要意義。
引言：由于城市居住人口急劇增加、城市規模進一步擴大，城市里寫字樓、住宅小區等建筑的建設速度大大高于為其提供熱源的熱電廠的建設速度，供需不匹配造成部分建筑的采暖需求無法滿足，因此嚴重影響了城市居民和企事業單位的正常生活和工作，于是很多供熱公司或能源公司通過采購或租賃鍋爐設備來解決臨時性供熱的問題。以下先介紹在中新天津生態城國家動漫產業綜合示范園01-01地塊AB區臨時供熱項目的典型應用：
一、A.O.史密斯商用直流式燃氣熱水鍋爐在臨時性供熱項目的實際應用
1、項目背景

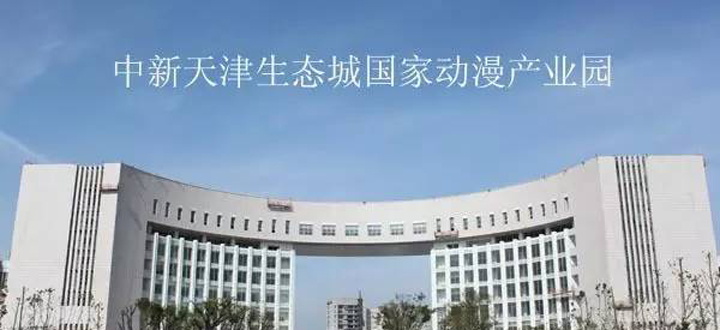

中新天津生態城位于天津濱海新區內，是中國、新加坡兩國政府戰略性合作項目。其作為世界上第一個國家間合作開發建設的生態城市，將為中國乃至世界其他城市可持續發展提供樣板。作為生態城三大主導產業之一的動漫產業，其基地坐落于生態城的南部，建成后將對中國動漫產品走向世界具有積極的推動作用。
國家動漫產業綜合示范園01-01地塊A+B區采暖面積為44600㎡；采暖末端為風機盤管。由于其2號能源站建設進度緩慢，無法在此采暖季為其提供采暖，故中新天津生態城能源公司決定采用租賃鍋爐設備來解決2010年11月至2011年3月的臨時性供熱問題，租賃期為5個月。
能源：天然氣（熱值約35700KJ/Nm3）
2、采暖熱負荷計算
參考《城市熱力網設計規范》GB CJJ 34-2002中3.1.2條之規定：辦公樓采暖熱指標推薦值為60～80W/ ㎡?？紤]國家動漫產業園屬商業性質，需保證工作人員更加舒適的工作環境。綜合建筑情況選取采暖熱指標80W/㎡，則國家動漫產業綜合示范園01-01地塊A+B區所需的采暖熱負荷為：
Q = 44600×80÷1000＝3568KW
3、選型計算
考慮到項目實際情況和客戶需求，推薦A.O.史密斯商用直流式燃氣熱水鍋爐GB-2500提供采暖，該產品額定輸入負荷657KW，熱效率92%； 使用臺數為： 3568÷657÷0.92 = 5.9臺
則推薦使用六臺GB-2500鍋爐設備，并聯供暖且互為備用，通過板式換熱器向采暖末端——風機盤管提供采暖熱量。其中板式換熱器的一次側供回水溫度85℃/65℃，二次側供回水溫度47℃/37℃。
4、項目特點
由于該項目在設計中并未考慮設置鍋爐房，所以?xún)H能將一樓的一個餐廳（高度接近5m，面積不足150㎡）替換為臨時鍋爐房；煙囪必須采用單管排煙，出鍋爐房后拔高不能超過5m，安裝條件異?？量?。此外，由于過渡階段的采暖運行費用由能源公司自己承擔，所以更為關注鍋爐的運行費用；
此時正能突顯A.O.史密斯模塊鍋爐的應用優勢：體積?。ㄩL(cháng)*寬*高 2522mm*778mm*1092mm）、重量輕（約為傳統鍋爐重量的1/4、）、熱效率高、多種排煙方式可選（此項目采用單管+強排離心式風機的排煙方式）等產品特點，且GB系列可進行模塊化組合，輸出熱量更加貼合實際熱負荷以達到節省運行費用的使用效果。
5、現場圖片
二、模塊化鍋爐在臨時性供熱項目中的應用優勢
1、安裝方便
由于此類項目在設計階段并未考慮使用鍋爐設備，當熱電廠不能及時供熱的情況下，則需新建或臨時改造已有建筑變更為鍋爐房。常見做法是隔出有限空間作為鍋爐房或直接將鍋爐設備放置屋頂。由于傳統鍋爐體積大、份量重，需要鍋爐房面積大，層高高，且需特別加固基座；此時A.O.史密斯商用直流式燃氣熱水鍋爐的產品優勢明顯：
（1）體積?。好颗_占地面積約為2㎡，可安裝在樓頂、地下室或高度4m的空間內； （2）重量輕：可以放在鋼結構屋頂等承重能力較差的結構上； （3）鍋爐設備基礎無特殊要求； （4）安裝簡單，施工周期短：只需將鍋爐設備平移就位即可，無需像傳統鍋爐在本體就位后還要安裝燃燒機、控制柜、梯子平臺等，在安裝費和安裝工期上均能得以節??；
2、使用低壓燃氣
當進入采暖高峰期時由于用戶增多，中壓管道燃氣壓力降低達不到鍋爐要求的額定值；使用中壓燃氣的鍋爐設備熱效率大大衰減，從而增加運行費用。 A.O.史密斯商用直流式燃氣熱水鍋爐的燃氣使用壓力范圍為1500Pa-3450Pa,與城市燃氣民用管網使用壓力2000Pa-3000Pa范圍相同。在改造項目中可直接采用民用燃氣無需增壓，既減少工程量降低投資成本，又能確保鍋爐的穩定運行。
3、熱效率高
A.O.史密斯商用直流式燃氣鍋爐采用獨特的全銅翅片管式熱交換器，每根銅翅片管均為整根銅管經特殊工藝一次成型，翅片與銅管為一個整體，并非后期壓制而成，能夠保證最佳的熱量傳遞。銅的導熱系數系數為407W/(m.k)，遠遠高于普通鋼材的58.2 W/(m.k)。并且由于換熱銅管具有一次成型的整體式翅片，大大增加了換熱面積，使換熱量更是得到了數倍的增加，鍋爐熱效率能達到92%以上。
4、模塊化組合，節省系統運行費用
傳統鍋爐的設計方案通常不考慮備用鍋爐，當傳統鍋爐出現故障需要停爐檢修時，就會(huì )影響正常供熱。

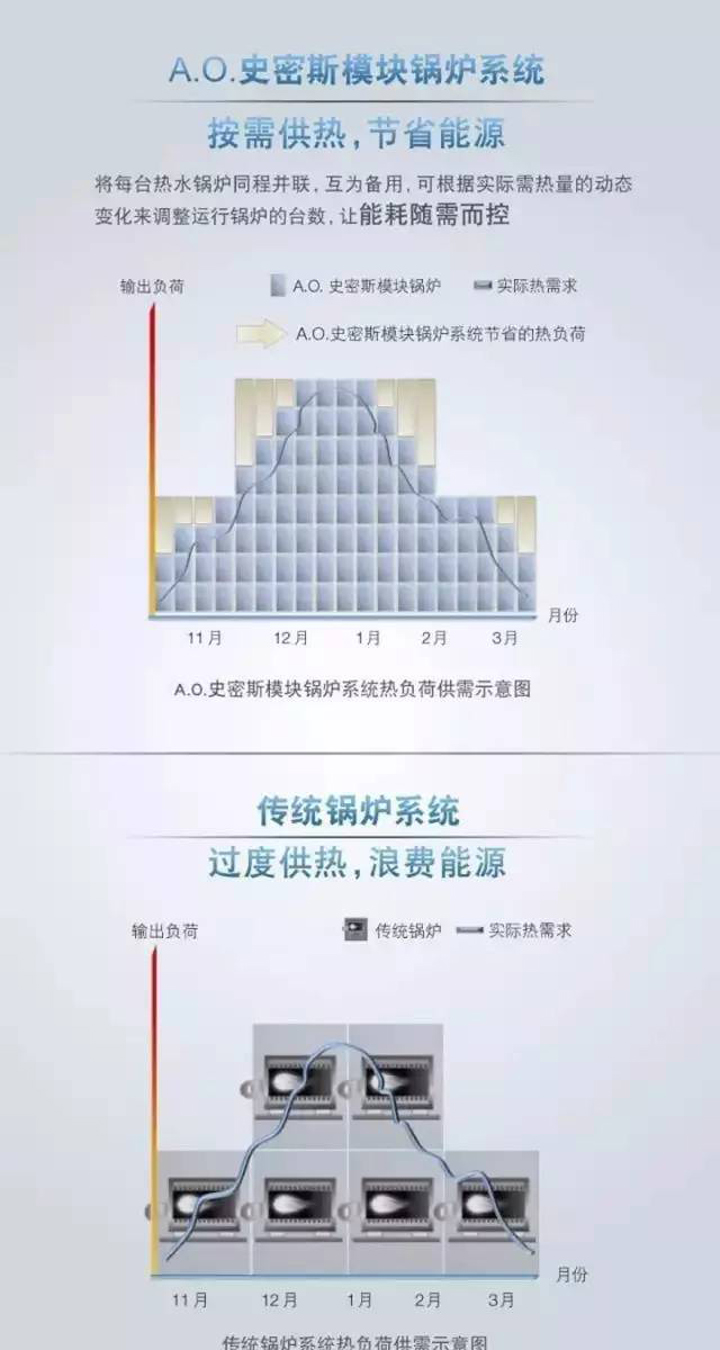

針對這一情況，A.O.史密斯公司提出了“模塊化”的概念：將每臺熱水設備同程并聯，互為備用，熱水設備之間的工作狀態互不影響，用戶可以根據實際熱負荷的增減來調整鍋爐臺數。若一處出現問題，其它鍋爐仍可使用。這樣的模塊化設計可以大大提高設備及投資的利用效率、運行安全性。較少的初投資就能滿足用戶的熱水/采暖需求。采用模塊化解決方案的用戶，最直接的利益就是節省了運行費用。
三、結論
在臨時性供熱項目中，A.O.史密斯商用直流式燃氣熱水鍋爐充分體現了其相對于傳統鍋爐的兩大優勢：安裝適應能力強和運行費用低。這樣，不僅解決了部分建筑采暖需求暫時不能滿足的棘手問題，還降低其在過渡期間的采暖運行費用成本。
引言：由于城市居住人口急劇增加、城市規模進一步擴大，城市里寫字樓、住宅小區等建筑的建設速度大大高于為其提供熱源的熱電廠的建設速度，供需不匹配造成部分建筑的采暖需求無法滿足，因此嚴重影響了城市居民和企事業單位的正常生活和工作，于是很多供熱公司或能源公司通過采購或租賃鍋爐設備來解決臨時性供熱的問題。以下先介紹在中新天津生態城國家動漫產業綜合示范園01-01地塊AB區臨時供熱項目的典型應用：
一、A.O.史密斯商用直流式燃氣熱水鍋爐在臨時性供熱項目的實際應用
1、項目背景
中新天津生態城位于天津濱海新區內，是中國、新加坡兩國政府戰略性合作項目。其作為世界上第一個國家間合作開發建設的生態城市，將為中國乃至世界其他城市可持續發展提供樣板。作為生態城三大主導產業之一的動漫產業，其基地坐落于生態城的南部，建成后將對中國動漫產品走向世界具有積極的推動作用。
國家動漫產業綜合示范園01-01地塊A+B區采暖面積為44600㎡；采暖末端為風機盤管。由于其2號能源站建設進度緩慢，無法在此采暖季為其提供采暖，故中新天津生態城能源公司決定采用租賃鍋爐設備來解決2010年11月至2011年3月的臨時性供熱問題，租賃期為5個月。
能源：天然氣（熱值約35700KJ/Nm3）
2、采暖熱負荷計算
參考《城市熱力網設計規范》GB CJJ 34-2002中3.1.2條之規定：辦公樓采暖熱指標推薦值為60～80W/ ㎡?？紤]國家動漫產業園屬商業性質，需保證工作人員更加舒適的工作環境。綜合建筑情況選取采暖熱指標80W/㎡，則國家動漫產業綜合示范園01-01地塊A+B區所需的采暖熱負荷為：
Q = 44600×80÷1000＝3568KW
3、選型計算
考慮到項目實際情況和客戶需求，推薦A.O.史密斯商用直流式燃氣熱水鍋爐GB-2500提供采暖，該產品額定輸入負荷657KW，熱效率92%； 使用臺數為： 3568÷657÷0.92 = 5.9臺
則推薦使用六臺GB-2500鍋爐設備，并聯供暖且互為備用，通過板式換熱器向采暖末端——風機盤管提供采暖熱量。其中板式換熱器的一次側供回水溫度85℃/65℃，二次側供回水溫度47℃/37℃。
4、項目特點
由于該項目在設計中并未考慮設置鍋爐房，所以?xún)H能將一樓的一個餐廳（高度接近5m，面積不足150㎡）替換為臨時鍋爐房；煙囪必須采用單管排煙，出鍋爐房后拔高不能超過5m，安裝條件異?？量?。此外，由于過渡階段的采暖運行費用由能源公司自己承擔，所以更為關注鍋爐的運行費用；
此時正能突顯A.O.史密斯模塊鍋爐的應用優勢：體積?。ㄩL(cháng)*寬*高 2522mm*778mm*1092mm）、重量輕（約為傳統鍋爐重量的1/4、）、熱效率高、多種排煙方式可選（此項目采用單管+強排離心式風機的排煙方式）等產品特點，且GB系列可進行模塊化組合，輸出熱量更加貼合實際熱負荷以達到節省運行費用的使用效果。
5、現場圖片
國家動漫產業綜合示范園01-01地塊A+B區的臨時鍋爐房
二、模塊化鍋爐在臨時性供熱項目中的應用優勢
1、安裝方便
由于此類項目在設計階段并未考慮使用鍋爐設備，當熱電廠不能及時供熱的情況下，則需新建或臨時改造已有建筑變更為鍋爐房。常見做法是隔出有限空間作為鍋爐房或直接將鍋爐設備放置屋頂。由于傳統鍋爐體積大、份量重，需要鍋爐房面積大，層高高，且需特別加固基座；此時A.O.史密斯商用直流式燃氣熱水鍋爐的產品優勢明顯：
（1）體積?。好颗_占地面積約為2㎡，可安裝在樓頂、地下室或高度4m的空間內； （2）重量輕：可以放在鋼結構屋頂等承重能力較差的結構上； （3）鍋爐設備基礎無特殊要求； （4）安裝簡單，施工周期短：只需將鍋爐設備平移就位即可，無需像傳統鍋爐在本體就位后還要安裝燃燒機、控制柜、梯子平臺等，在安裝費和安裝工期上均能得以節??；
2、使用低壓燃氣
當進入采暖高峰期時由于用戶增多，中壓管道燃氣壓力降低達不到鍋爐要求的額定值；使用中壓燃氣的鍋爐設備熱效率大大衰減，從而增加運行費用。 A.O.史密斯商用直流式燃氣熱水鍋爐的燃氣使用壓力范圍為1500Pa-3450Pa,與城市燃氣民用管網使用壓力2000Pa-3000Pa范圍相同。在改造項目中可直接采用民用燃氣無需增壓，既減少工程量降低投資成本，又能確保鍋爐的穩定運行。
3、熱效率高
A.O.史密斯商用直流式燃氣鍋爐采用獨特的全銅翅片管式熱交換器，每根銅翅片管均為整根銅管經特殊工藝一次成型，翅片與銅管為一個整體，并非后期壓制而成，能夠保證最佳的熱量傳遞。銅的導熱系數系數為407W/(m.k)，遠遠高于普通鋼材的58.2 W/(m.k)。并且由于換熱銅管具有一次成型的整體式翅片，大大增加了換熱面積，使換熱量更是得到了數倍的增加，鍋爐熱效率能達到92%以上。
4、模塊化組合，節省系統運行費用
傳統鍋爐的設計方案通常不考慮備用鍋爐，當傳統鍋爐出現故障需要停爐檢修時，就會(huì )影響正常供熱。
針對這一情況，A.O.史密斯公司提出了“模塊化”的概念：將每臺熱水設備同程并聯，互為備用，熱水設備之間的工作狀態互不影響，用戶可以根據實際熱負荷的增減來調整鍋爐臺數。若一處出現問題，其它鍋爐仍可使用。這樣的模塊化設計可以大大提高設備及投資的利用效率、運行安全性。較少的初投資就能滿足用戶的熱水/采暖需求。采用模塊化解決方案的用戶，最直接的利益就是節省了運行費用。
在臨時性供熱項目中，A.O.史密斯商用直流式燃氣熱水鍋爐充分體現了其相對于傳統鍋爐的兩大優勢：安裝適應能力強和運行費用低。這樣，不僅解決了部分建筑采暖需求暫時不能滿足的棘手問題，還降低其在過渡期間的采暖運行費用成本。
