A.O.史密斯模塊鍋爐系統在工廠項目中的應用
來源：pure365 日期：2016年08月29日 點擊數：
工程概況
德國寶峨集團是國際最著名的專業基礎工程承包商及設備制造商之一。寶峨（天津）機械工程有限公司成立于1995年，主要從事各類旋挖鉆機的組裝及寶峨德國在中國的機械設備的售后服務工作。項目總建筑面積33,276 m2，其中辦公樓建筑面積2,660 m2，高度 3.6m，供暖末端為高溫熱風機，室內設定溫度22℃；廠房建筑面積30,616 m2，高度16 m，供暖末端為風機盤管及散熱器，室內設定溫度為16℃；供暖周期為11月 15日至次年03月15日，共計04個月。
供暖熱負荷計算
根據《全國民用建筑工程設計技術措施 : 暖通空調?動力 (2009 年版 )》中供暖熱指標參考數值，辦公類建筑（采取節能措施）供暖熱負荷指標50～70 W/m2，此處選值50 W/m2；廠房供暖熱負荷指標經計算，取值110W/m2。
供暖熱負荷為：Qs=Anqs
式中Qs為供暖所需熱負荷，W；An為供暖建筑面積，m2；qs供暖熱指標推薦值，W/m2。經計算，辦公：2,660m2×50 W/m2＝ 133,000 W＝133 kW；廠房：30,616m2×110 W/m2＝3,367,760 W ＝3,368 kW。供暖熱負荷總計為133 kW＋3,368 kW＝3,501 kW。
選型計算
本項目選用A.O.史密斯商用直流式燃氣熱水鍋爐GB-2500，其額定輸入熱負荷為657kW，熱效率為92%。
商用直流式燃氣熱水鍋爐
型號：GB-2500
額定輸入熱負荷：657 kW，564,918kcal/h
熱效率：≥92%
燃氣耗量：66 m3/h
最大工作壓力：1.05 MPa
長×凈深×高 ：2,522 mm×778 mm×1,092 mm
重量：719 kg
所需設備臺數＝供暖負荷÷鍋爐輸出功率，即3,501÷657÷0.92 ＝5.79，可選用6臺GB-2500為辦公區和廠房提供建筑供暖。
實際應用
該項目采用模塊鍋爐系統，使用6臺鍋爐為系統供熱，用戶根據工廠的作息時間、室內需求溫度及室外溫度的變化，在0～6臺之間自由調整鍋爐的運行臺數，保證鍋爐供熱量和系統需熱量精確匹配，實現系統的高效運行。下班后采用低溫運行方式，啟動1～2臺鍋爐階段性運行，確保室內溫度不低于5℃即可。
A.O. 史密斯模塊鍋爐系統與市政熱力的經濟性對比
該項目的熱源原定使用市政熱力，入網費收費標準為160元/m2（建筑高度≤3.6 m），供暖季收費標準為40元 /m2（建筑高度≤3.6 m）。
A.O. 史密斯模塊鍋爐系統在此項目中，2014-2015年供暖季天然氣耗量共計210,250 m3，結合當地天然氣價格為3.65元 /m3。
由表1可見，相比市政熱力在工廠項目中的應用，A.O. 史密斯模塊鍋爐系統不僅在初投資，更是在后期運行時節省了相當可觀的費用。
模塊鍋爐系統在工廠項目中的應用優勢
模塊鍋爐系統的節能性
我國傳統大容量鍋爐一般采用“單臺全供”的模式，即1臺鍋爐供應所有供暖/熱水需求。由于單臺功率較大，絕大多數情況下輸出負荷均大于用戶實際需求，或因鍋爐在部分負荷工況下導致運行效率衰減，造成能源浪費。
A.O.史密斯因此率先提出“模塊鍋爐系統 VOM”的概念——將大容量的鍋爐拆分為小容量鍋爐，臺數相應增多，用戶可以根據實際需熱量的動態變化來調整運行鍋爐的臺數。這樣的模塊化設計可大大提高設備及投資的利用效率、運行安全性。采用模塊化解決方案的用戶，最直接的利益就是節省了運行費用（見圖 2）。
一次 / 二次系統（見圖 3）是通過“緊湊型三通”將整個系統分隔為兩個水力工況相對獨立的回路 ：熱水生產和熱水輸送，各區均設有循環泵負責提供本區循環動力。
此系統應用在多種供暖末端場所時，各系統間相互獨立，互不影響，運行穩定 ；鍋爐待機時水流不通過，按需加熱、按需輸出，熱損失大大降低 ；系統循環水泵的揚程相較于非一次 / 二次系統中的一次側循環水泵的揚程降低約30%～60%，功率可以降低約 30%～60%。
緊湊型三通是什么？它的作用是什么？
A：事實上它就是在系統管路上較短距離開兩個口，一個是供水至熱源，一個是從熱源回水。它其實起到換熱的作用，但不像板換存在效率損失，類似于在這一小段管路中進行混水；這兩個點之間的壓力損失隨著兩點之間的距離減短而減少，假設兩點重疊在一起那么壓損就是零，如果兩點之間距離很短時，其間的壓損就近乎為零，那么這兩個區域不會(huì )受到相互的干擾。
德國寶峨集團是國際最著名的專業基礎工程承包商及設備制造商之一。寶峨（天津）機械工程有限公司成立于1995年，主要從事各類旋挖鉆機的組裝及寶峨德國在中國的機械設備的售后服務工作。項目總建筑面積33,276 m2，其中辦公樓建筑面積2,660 m2，高度 3.6m，供暖末端為高溫熱風機，室內設定溫度22℃；廠房建筑面積30,616 m2，高度16 m，供暖末端為風機盤管及散熱器，室內設定溫度為16℃；供暖周期為11月 15日至次年03月15日，共計04個月。
供暖熱負荷計算
根據《全國民用建筑工程設計技術措施 : 暖通空調?動力 (2009 年版 )》中供暖熱指標參考數值，辦公類建筑（采取節能措施）供暖熱負荷指標50～70 W/m2，此處選值50 W/m2；廠房供暖熱負荷指標經計算，取值110W/m2。
供暖熱負荷為：Qs=Anqs
式中Qs為供暖所需熱負荷，W；An為供暖建筑面積，m2；qs供暖熱指標推薦值，W/m2。經計算，辦公：2,660m2×50 W/m2＝ 133,000 W＝133 kW；廠房：30,616m2×110 W/m2＝3,367,760 W ＝3,368 kW。供暖熱負荷總計為133 kW＋3,368 kW＝3,501 kW。
選型計算
本項目選用A.O.史密斯商用直流式燃氣熱水鍋爐GB-2500，其額定輸入熱負荷為657kW，熱效率為92%。
商用直流式燃氣熱水鍋爐
型號：GB-2500
額定輸入熱負荷：657 kW，564,918kcal/h
熱效率：≥92%
燃氣耗量：66 m3/h
最大工作壓力：1.05 MPa
長×凈深×高 ：2,522 mm×778 mm×1,092 mm
重量：719 kg
所需設備臺數＝供暖負荷÷鍋爐輸出功率，即3,501÷657÷0.92 ＝5.79，可選用6臺GB-2500為辦公區和廠房提供建筑供暖。
實際應用
該項目采用模塊鍋爐系統，使用6臺鍋爐為系統供熱，用戶根據工廠的作息時間、室內需求溫度及室外溫度的變化，在0～6臺之間自由調整鍋爐的運行臺數，保證鍋爐供熱量和系統需熱量精確匹配，實現系統的高效運行。下班后采用低溫運行方式，啟動1～2臺鍋爐階段性運行，確保室內溫度不低于5℃即可。

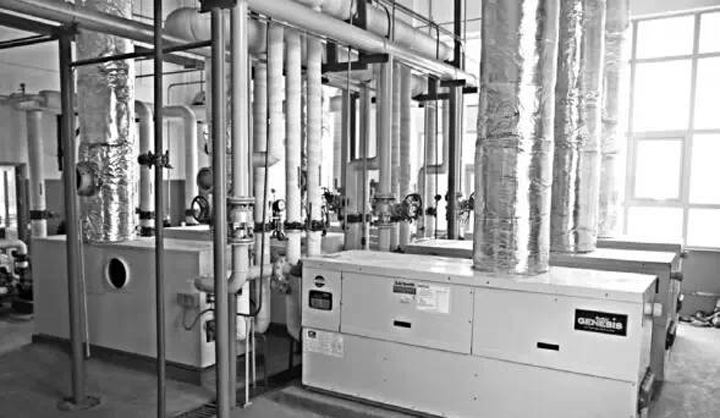

圖1 寶峨機械鍋爐房實景圖
A.O. 史密斯模塊鍋爐系統與市政熱力的經濟性對比
該項目的熱源原定使用市政熱力，入網費收費標準為160元/m2（建筑高度≤3.6 m），供暖季收費標準為40元 /m2（建筑高度≤3.6 m）。
A.O. 史密斯模塊鍋爐系統在此項目中，2014-2015年供暖季天然氣耗量共計210,250 m3，結合當地天然氣價格為3.65元 /m3。

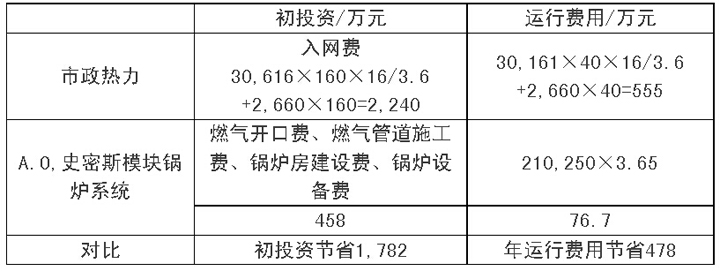

表1 A.O. 史密斯模塊鍋爐系統與市政熱力對比表
由表1可見，相比市政熱力在工廠項目中的應用，A.O. 史密斯模塊鍋爐系統不僅在初投資，更是在后期運行時節省了相當可觀的費用。
模塊鍋爐系統在工廠項目中的應用優勢
模塊鍋爐系統的節能性
我國傳統大容量鍋爐一般采用“單臺全供”的模式，即1臺鍋爐供應所有供暖/熱水需求。由于單臺功率較大，絕大多數情況下輸出負荷均大于用戶實際需求，或因鍋爐在部分負荷工況下導致運行效率衰減，造成能源浪費。
A.O.史密斯因此率先提出“模塊鍋爐系統 VOM”的概念——將大容量的鍋爐拆分為小容量鍋爐，臺數相應增多，用戶可以根據實際需熱量的動態變化來調整運行鍋爐的臺數。這樣的模塊化設計可大大提高設備及投資的利用效率、運行安全性。采用模塊化解決方案的用戶，最直接的利益就是節省了運行費用（見圖 2）。

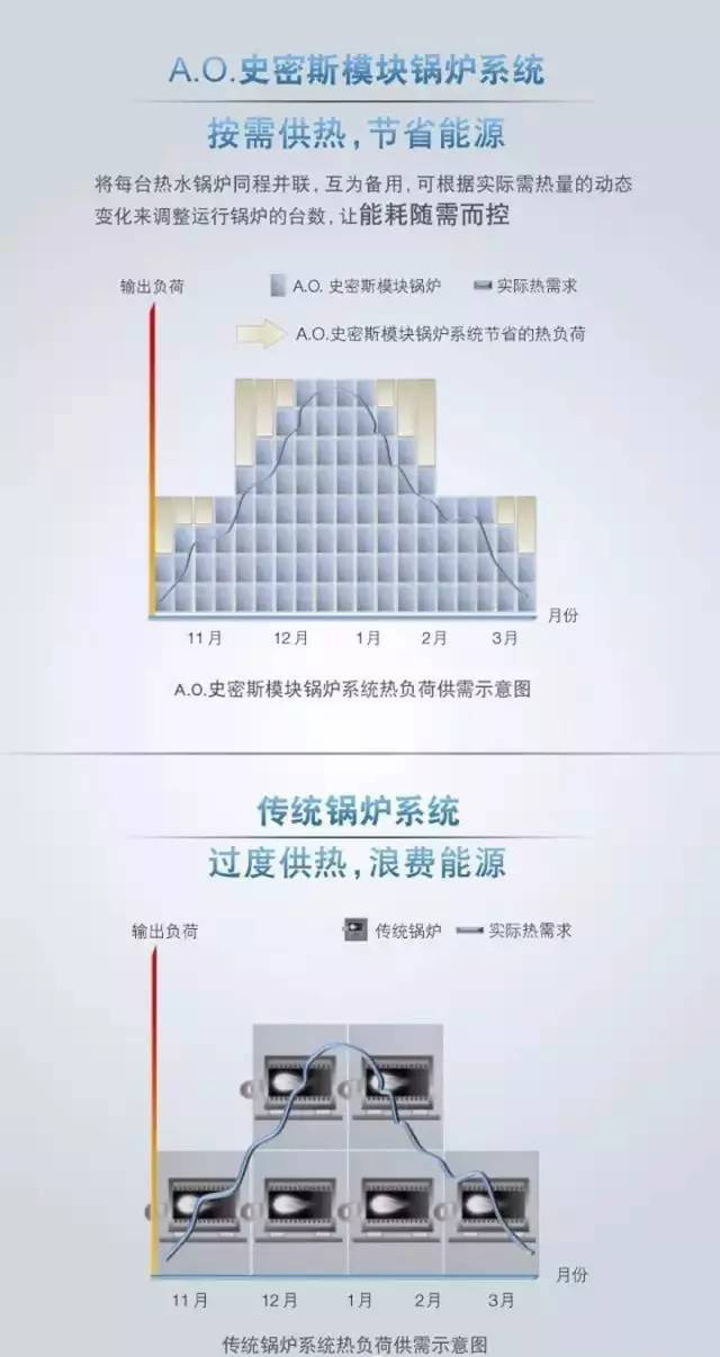

圖2 熱負荷供需比較圖
一次 / 二次系統，系統高效利用，穩定、節能一次 / 二次系統（見圖 3）是通過“緊湊型三通”將整個系統分隔為兩個水力工況相對獨立的回路 ：熱水生產和熱水輸送，各區均設有循環泵負責提供本區循環動力。
此系統應用在多種供暖末端場所時，各系統間相互獨立，互不影響，運行穩定 ；鍋爐待機時水流不通過，按需加熱、按需輸出，熱損失大大降低 ；系統循環水泵的揚程相較于非一次 / 二次系統中的一次側循環水泵的揚程降低約30%～60%，功率可以降低約 30%～60%。

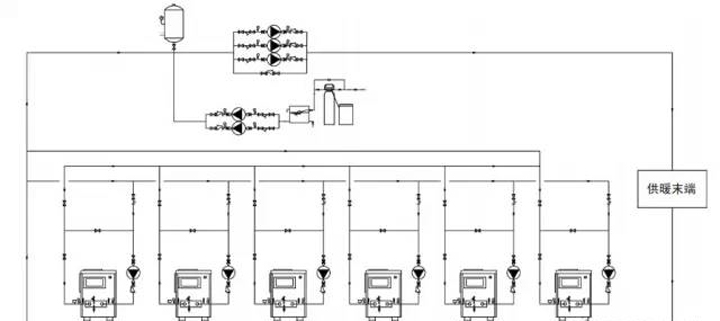

圖3 一次 / 二次系統示意圖
緊湊型三通是什么？它的作用是什么？
A：事實上它就是在系統管路上較短距離開兩個口，一個是供水至熱源，一個是從熱源回水。它其實起到換熱的作用，但不像板換存在效率損失，類似于在這一小段管路中進行混水；這兩個點之間的壓力損失隨著兩點之間的距離減短而減少，假設兩點重疊在一起那么壓損就是零，如果兩點之間距離很短時，其間的壓損就近乎為零，那么這兩個區域不會(huì )受到相互的干擾。
