A.O.史密斯商用凈水 蘇州華嶼東方酒店獨立熱水供暖系統節能設計實例解析

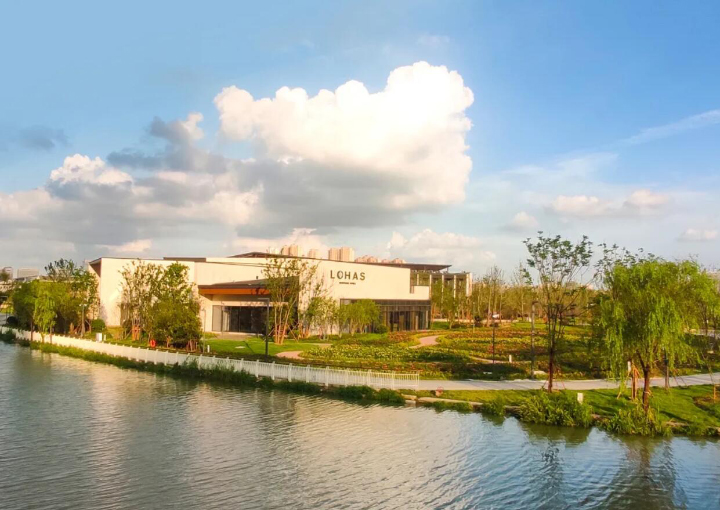

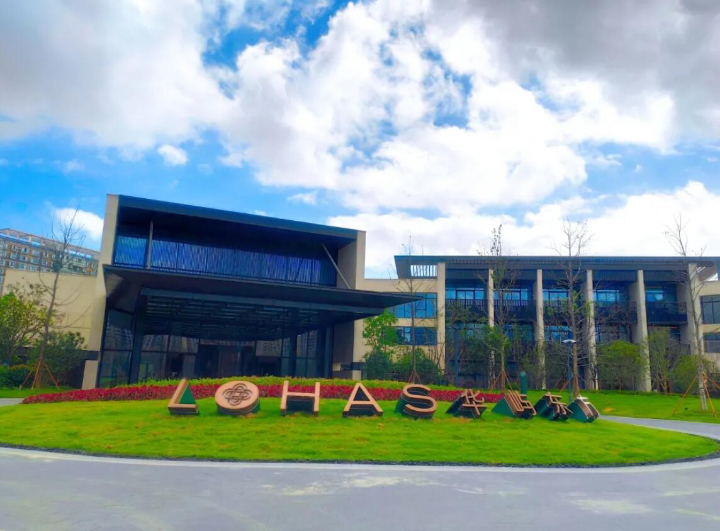

蘇州華嶼東方酒店

位于蘇州市相城區活力島，由金海華集團管理。作為高端五星級標準精品商務酒店，提供獨特和真實的顧客體驗，致力于打造相城區最高品質的精品商務酒店。

酒店地下1層，地上3層，建筑高度為14m，總建筑面積約1.6萬㎡。1層為酒店大堂、綜合餐廳、多功能廳、會(huì )議室等，2-3層為客房，共計87間。

項目概況

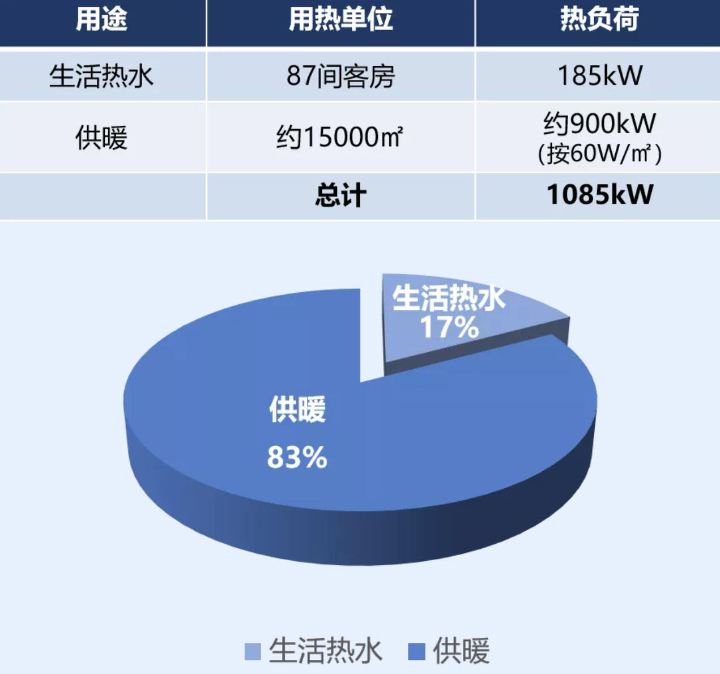

　　該酒店客房熱水負荷185kW，供暖負荷約900kW，熱水負荷占總負荷不足20%，若選用大噸位鍋爐作為熱源，在非供暖季，鍋爐長期處于低負荷運行狀態。經過多輪方案探討，最終采用獨立的生活熱水、供暖系統設計的思路。

　　選用3臺A.O.史密斯商用低氮高效鍋爐，供應15,000㎡供暖；另外選用2臺A.O.史密斯商用容積式燃氣熱水爐，精確直供87間客房熱水。

供暖需求：15,000㎡供暖

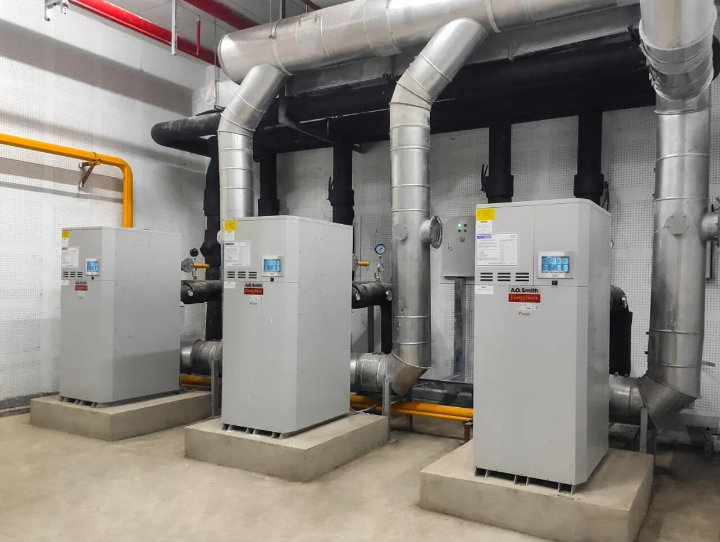

使用設備：3臺A.O.史密斯低氮高效鍋爐EB-1500C

（總容量：1.1MW）

熱水需求：87間客房熱水

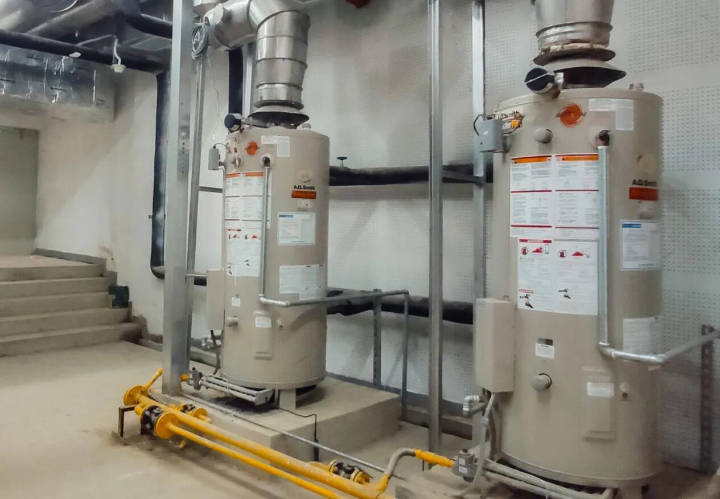

使用設備：2臺A.O.史密斯容積式燃氣熱水爐BTR-338

（熱功率：99kW/臺）

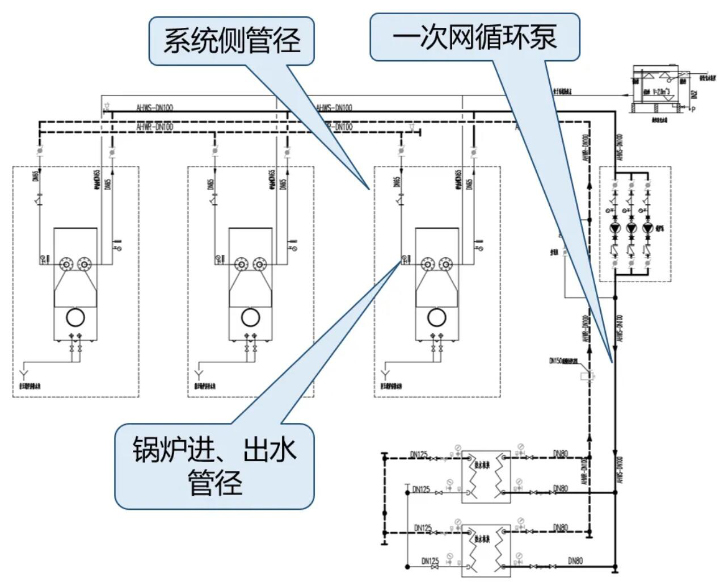

酒店鍋爐供熱系統設計

一次網

一次網循環泵
圖片

H：克服一次網管網阻力+板換阻力

Q——系統總熱負荷,W，此處為1110000W

C——水的比熱容,J/kg·℃，取4200J/kg·℃

ρ——水的密度,kg/m3，取1000 kg/m3

△t——換熱器供回水溫差,℃，取20℃

該系統選用3臺，24m3/h、18m的系統泵

鍋爐進出水管徑 DN65

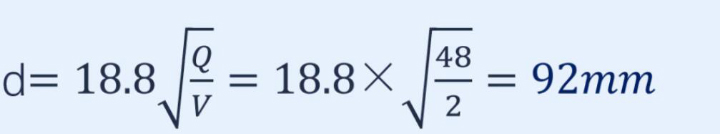

系統側管徑

Q——管道的設計流量m3/h

v——管段設計流速m/s，取2.0m/s（公稱直徑≥150，2.0-3.0m/s）

選用DN100

水、電、氣

水

需滿足《工業鍋爐水質》 GB 1576-2008 熱水鍋爐水質要求：鍋爐補水硬度≤0.6mmol/L，pH值(25℃)為7.0~11.0。

電

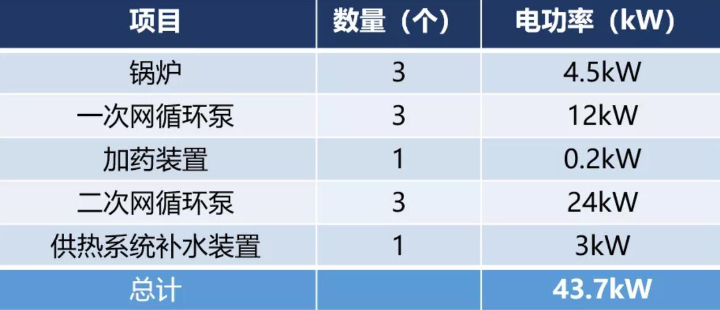

滿足鍋爐電壓、電功率要求——鍋爐房配電匯總44kW。

氣

應符合GBT 13611-2006《城鎮燃氣分類和基本特性》12T要求；

額定燃氣壓力符合鍋爐運行壓力要求，燃氣表流量需滿足鍋爐運行要求；

市政燃氣接入原鍋爐已有燃氣調壓裝置，改造后重新調節燃氣壓力。

通風

EB鍋爐可采用自然通風、機械送風、平衡式進風/排煙方式。此處采用機械送風的方式。

機械送風

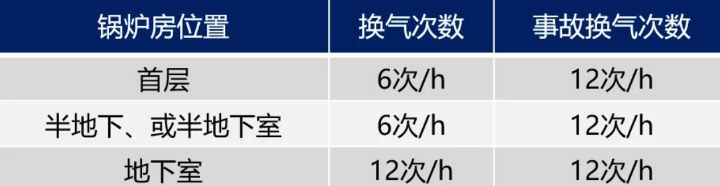

送風量(m3/h)=鍋爐房體積(m3)×換氣次數+1.33×輸入熱功率(kW)

=330×12+1.33×(99×2+1110/95%)

=5777 m3/h

排煙

熱水爐（BTR）與熱水鍋爐（EB）分別設置排煙管，自地下一層伸至屋面。

根據鍋爐排煙量、臺數、水平煙道長度、垂直煙道高度、彎頭數量、排煙溫度、排煙余壓來確定煙囪管徑。

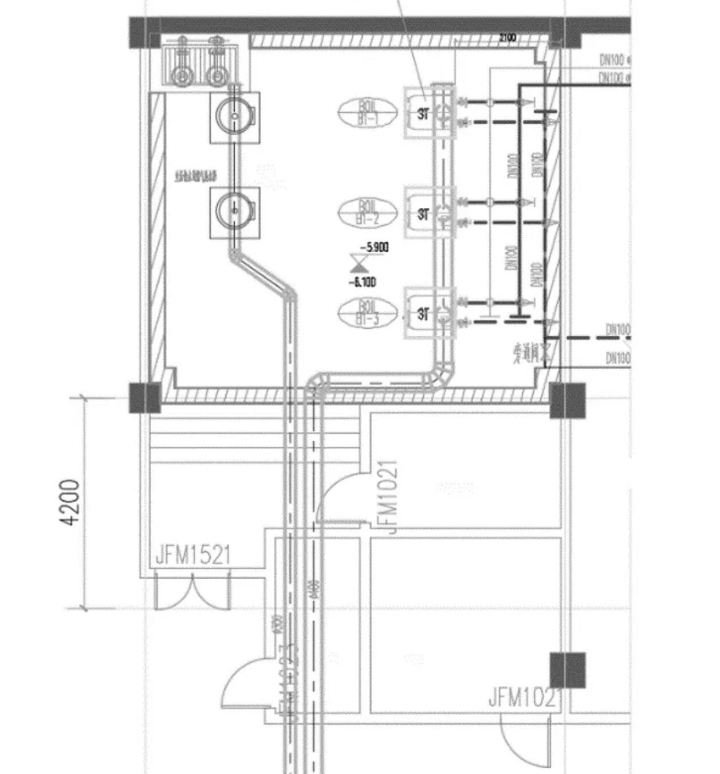

▲ 鍋爐煙道平面圖

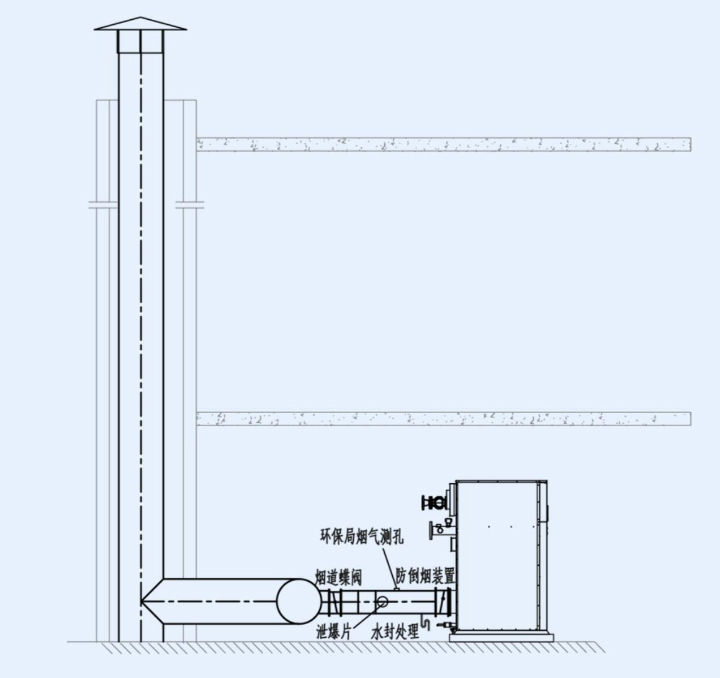

▲ 鍋爐煙道立面圖

煙囪設計計算說明：

1、核算依據：水平煙道長42米，90°彎頭數量5個，垂直高度13米；排煙溫度≤120℃，煙道φ400。煙囪建議保溫厚度50mm以上

2、水平煙道有3%坡度，且煙道低處設置冷凝水排放裝置

3、煙道需考慮膨脹、支撐設計

4、每臺鍋爐煙道出口需依次設置防倒煙裝置、煙氣檢測孔、泄爆片、煙道擋板

5、煙囪垂直底部需設置抽風控制器(引風調節器)

注：鍋爐排煙計算參考《全國民用建筑工程設計技術措施暖通空調·動力》(2009年版)

熱水鍋爐產品特點

效率不衰減

采用全預混燃燒方式，且水容量極小，可以實現全工況高效率運行

低氮排放

全工況下，NOx＜30mg/m3，實時低氮，滿足最嚴環保要求

體積小巧

該鍋爐單臺占地不足1㎡

智控物聯

鍋爐本體內置智能群控系統，實現按需節能供熱；搭載IoT物聯網，全生命周期主動、快速提供精準服務

　　A.O.史密斯為星級酒店量身定制的供熱解決方案，憑借高效節能、實時低氮、體積小等優勢，已被成功應用于溫德姆、洲際、雅高等多家國際酒店管理公司旗下酒店，更是被行業認為是星級酒店清潔供暖優選方案。目前選用A.O.史密斯熱水/供暖系統的酒店已超6000家。
